Leitfaden zur Identifizierung von Keilriemen

1. Identifizierung der inneren Struktur des Keilriemens

Anhand ihres Querschnitts werden Keilriemen hauptsächlich in folgende Kategorien eingeteilt: umwickelte Keilriemen und Keilriemen mit Zahnung.

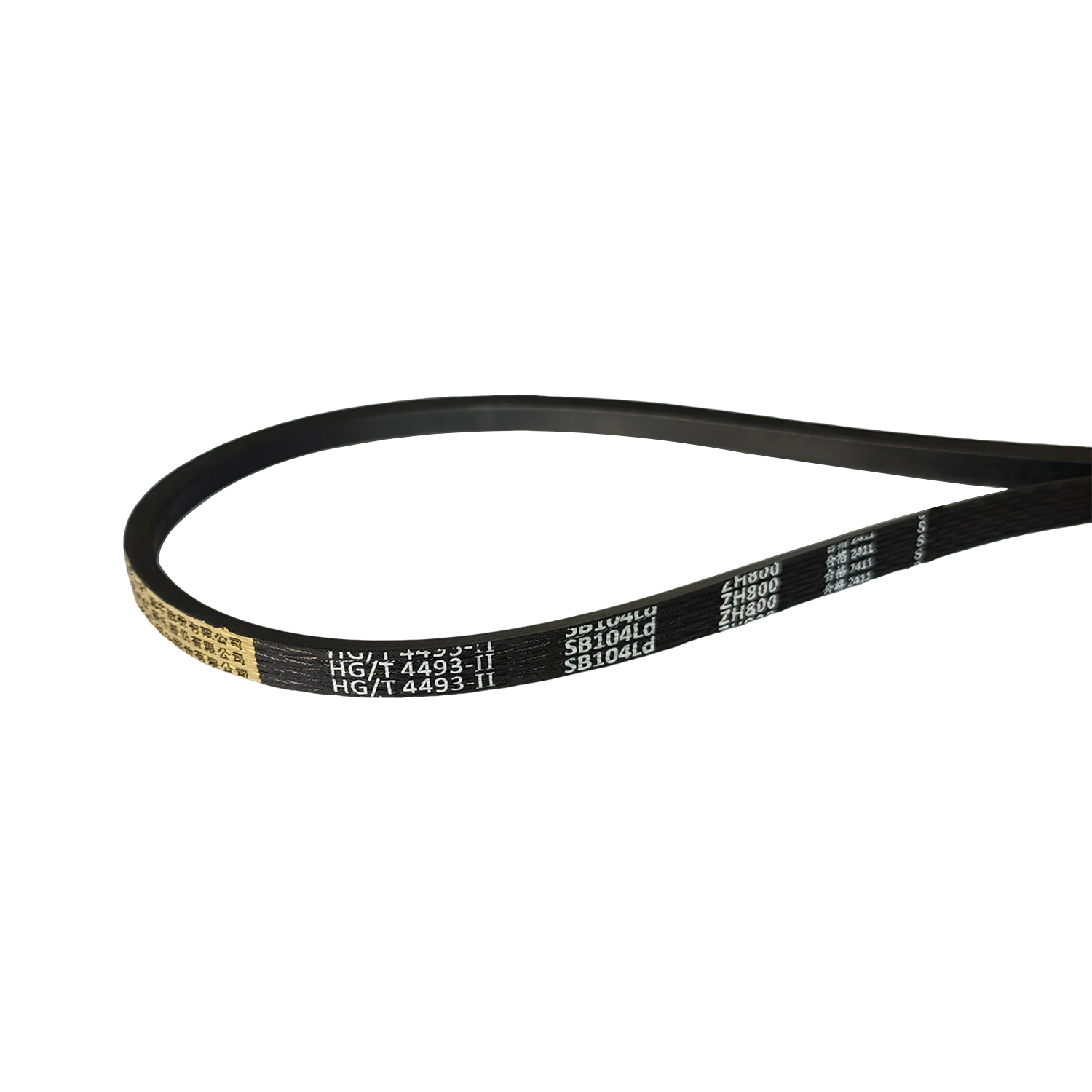

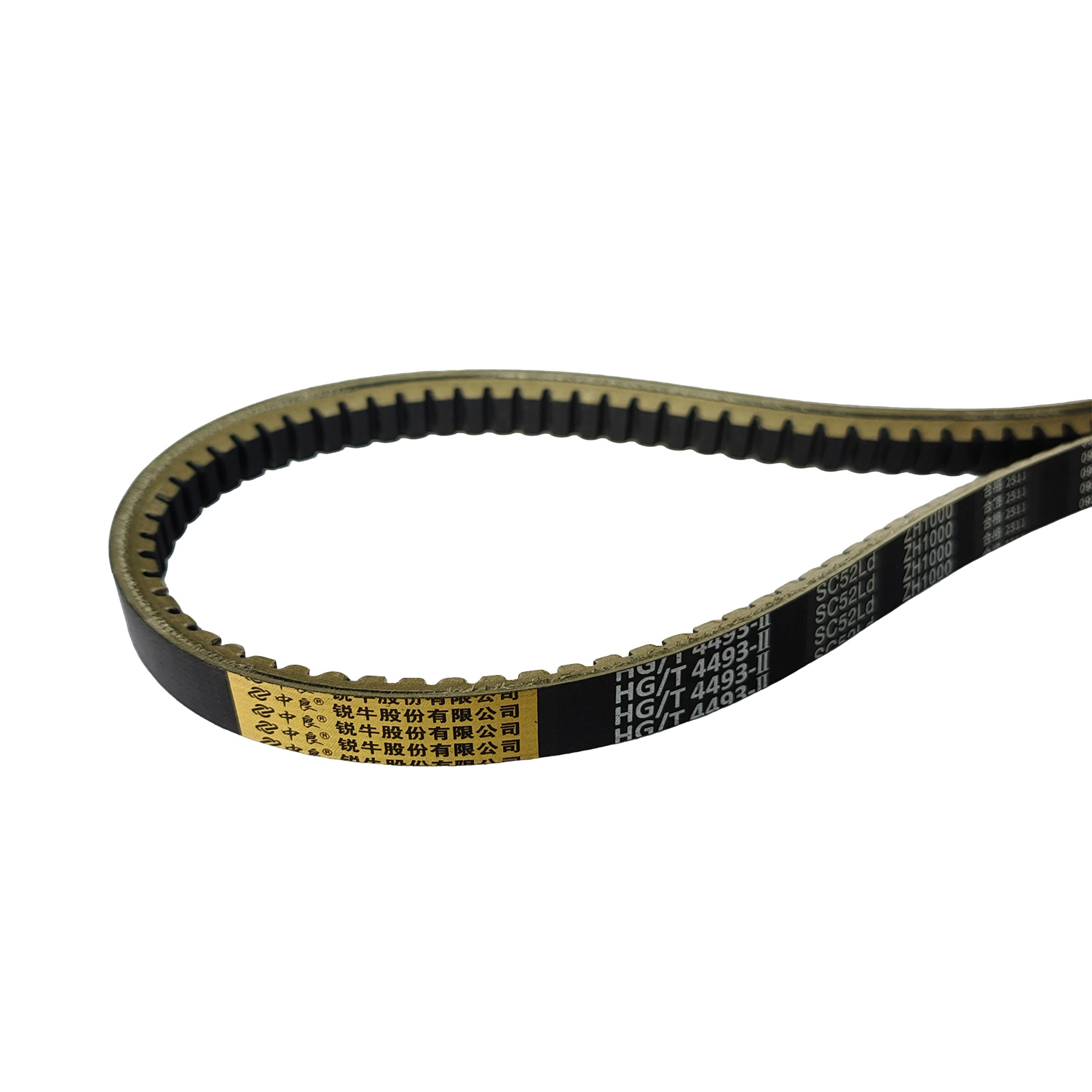

1.Umwickelte Keilriemen sind mit einem speziellen Stoff überzogen, der eine glatte Oberfläche ohne gezackte Profile aufweist.

HauptmerkmaleGute Verschleißfestigkeit, Hitzebeständigkeit und Stoßfestigkeit, geringes Laufgeräusch, hohe Gesamtsteifigkeit und stabile Kraftübertragung.

Anwendung: Stellen, an denen es leicht zu Verstopfungen und Ausrutschen kommen kann.

2.Keilriemen mit Zähnen (Keilriemen) sind als einseitige Innenzahnriemen und als doppelseitige Zahnriemen erhältlich.

HauptmerkmaleAusgezeichnete Biegefestigkeit, gute Wärmeableitung und hohe Leistungsübertragungskapazität.

AnwendungStandorte mit hoher Umgebungstemperatur, hoher Übertragungsleistung und beengten Einbauverhältnissen, wie z. B. drehzahlvariable Baugruppen von Landmaschinen und Lüfterantriebspositionen.

2. Identifizierung der Keilriemenmaterialien

Ein Keilriemen besteht aus einem Zugkordgerüst und einer Gummimischung. Unsere Hauptprodukte verwenden zwei Arten von Zugkordgerüsten (Polyester und Aramid) in Kombination mit Neoprenkautschuk, wodurch zwei primäre Materialkombinationen entstehen. Diese Materialien unterscheiden sich deutlich in ihrer Temperaturbeständigkeit, Verschleißfestigkeit, Alterungsbeständigkeit und Zugfestigkeit.

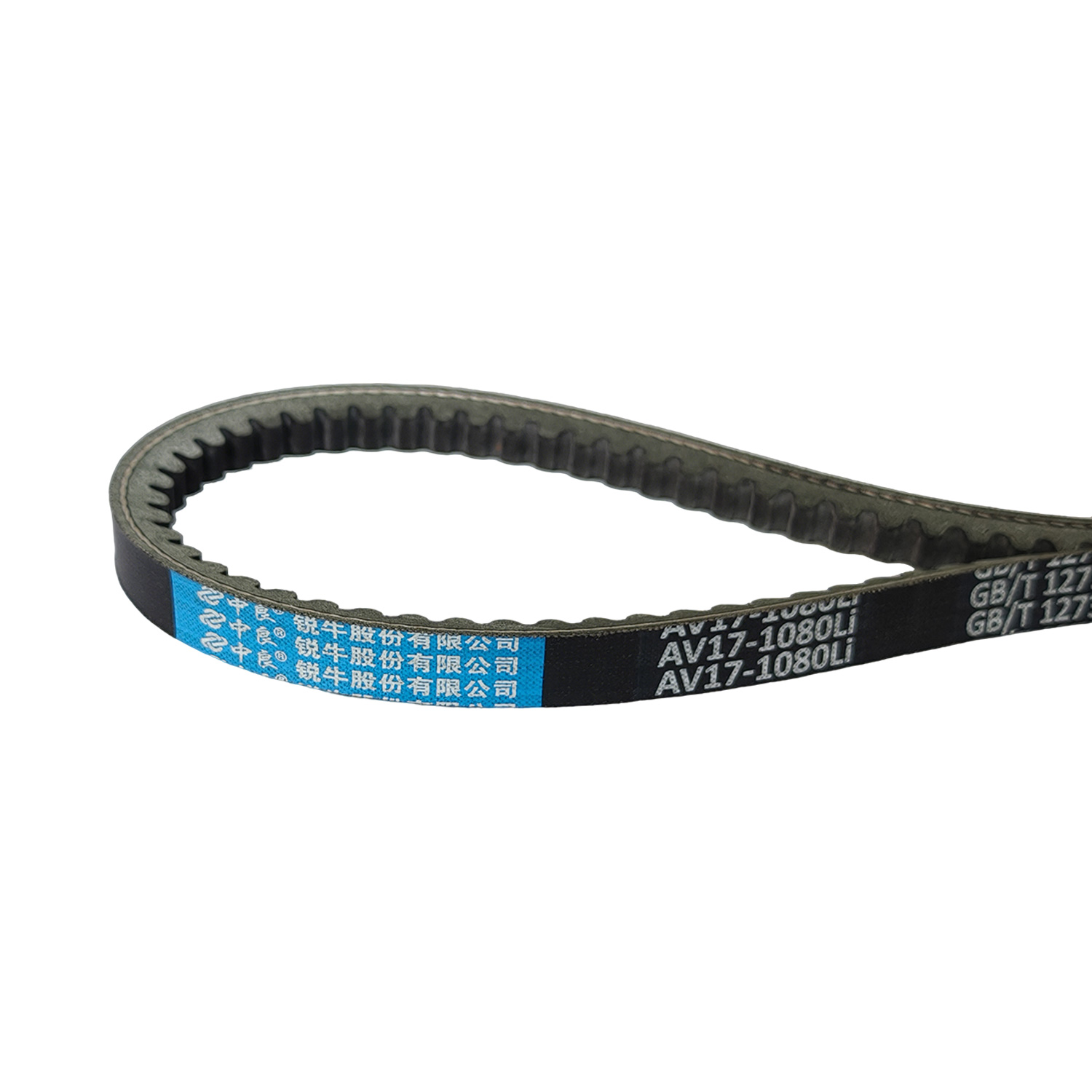

2.1 Keilriemen aus Polyester-Neopren

Zugschnüre: Polyester;

Gummi: Neopren.

Eigenschaften: Kostengünstig mit ausgewogener Gesamtleistung, guter Verschleißfestigkeit, Biegefestigkeit und moderater Alterungsbeständigkeit. Betriebstemperaturbereich: -20 °C bis 80 °C. Es ist das Standardmaterial für allgemeine Geräte, geeignet für Anwendungen mit normaler Temperatur und normaler Belastung und der gängigste Keilriemen auf dem Markt.

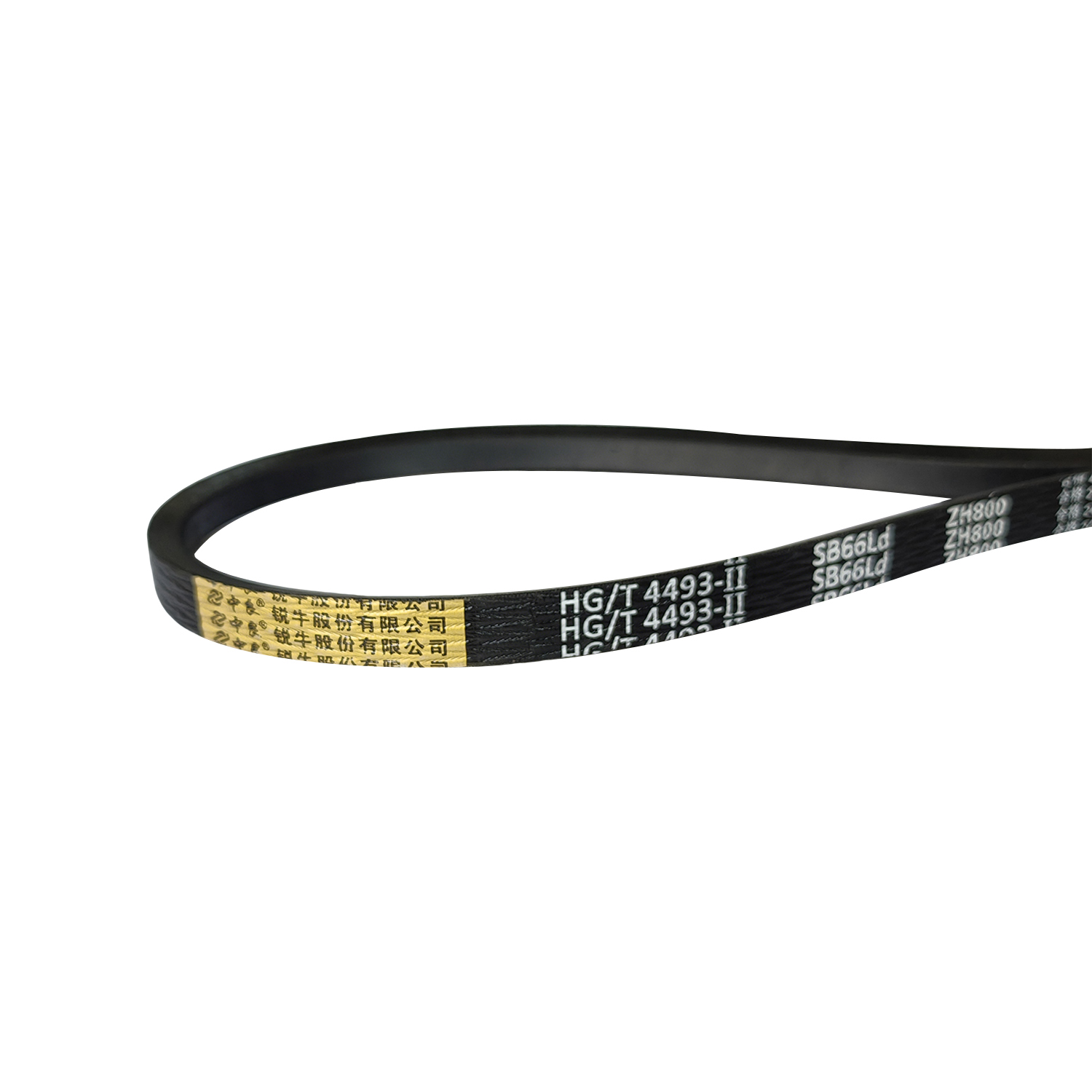

2.2 Aramid-Neopren-Keilriemen

Zugschnüre: Aramidfaser (hochfeste Spezialfaser);

Gummimatrix: Neopren.

Eigenschaften: Seine Zugfestigkeit übertrifft die von Polyester deutlich. Es zeichnet sich durch minimale Dehnung, hervorragende Schlag- und Reißfestigkeit bei gleichzeitig hoher Belastbarkeit aus. Geeignet für hohe, intermittierende Stoßbelastungen, langfristig stark beanspruchte Industrieanlagen und landwirtschaftliche Erntemaschinen unter anspruchsvollen Betriebsbedingungen.

3. Identifizierung von Keilriemen-Querschnittsprofilen und Spezifikationen

Keilriementypen werden durch Querschnittsbreite, -höhe und V-Winkel definiert; diese Merkmale sind zentrale Indikatoren zur Unterscheidung der Spezifikationen.

In der Gummigetriebeindustrie werden Keilriemen in fünf Kategorien unterteilt: klassische Keilriemen, schmale Keilriemen, Sechskant-Keilriemen, Keilriemen für die Landwirtschaft mit variabler Drehzahl und dünne Keilriemen für leichte Beanspruchung. Jede Kategorie entspricht spezifischen nationalen, europäischen und amerikanischen Normen.

3.1 Klassischer Keilriemen

Modelle: A, B, C, D, O

3.2 Schmaler Keilriemen

Modelle: 3V, 5V, 8V, SPA, SPB, SPC, SPZ

3.3 Sechskant-Keilriemen (Doppelseitiger Keilriemen)

3.4 Landwirtschaftliches Förderband mit variabler Drehzahl

Speziell entwickelt für die Kraftübertragung von Landmaschinen und Sondermaschinen.

3,5 Keilriemen für leichte Beanspruchung

Leichte und dünnere Ausführung, abgeleitet von klassischen Keilriemen. Bessere Flexibilität und geringerer Laufwiderstand bei leichten Lasten. Modelle: SB, SC

4. Bestimmung der Keilriemenlängenparameter

In der Keilriemenindustrie werden üblicherweise vier Längendefinitionen verwendet. Unterschiedliche Marken und Normen verwenden unterschiedliche Kennzeichnungsmethoden, was die Hauptursache für Auswahlfehler ist. Für die korrekte Zuordnung der Riemenscheibenparameter ist es entscheidend, Außenumfang, Innenumfang, effektive Länge und Bezugslänge zu unterscheiden.

4.1 Innere Länge (Li)

4.2 Äußere Länge (Lw / La)

4.3 Bezugslänge (Ld)

4.4 Effektive Länge (Le)

5. Kurzanleitung zur Identifizierung vor Ort

1.Sichtprüfung.

2.Beurteilung der Arbeitsbedingungen.

3.Auswahl des Querschnitts:

4. Längenprüfung.
