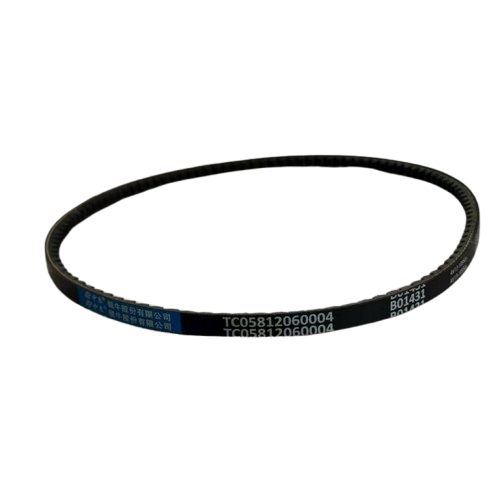

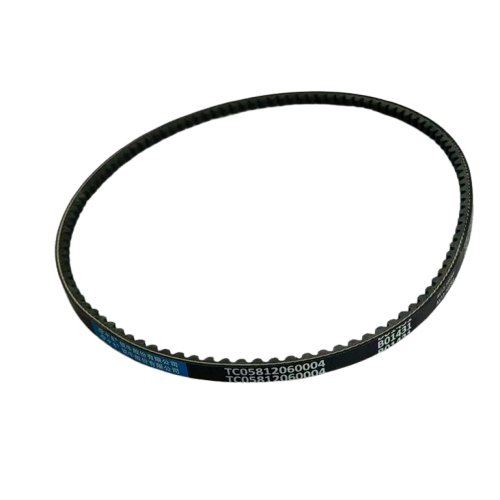

AX BX CX DX ZX AV Klassischer Keilriemen mit Zahnung

Anwendungsbereiche:

1. Landwirtschaftliche Maschinen:

• Mähdrescher (Dreschmaschinenantriebe, Haspelantriebe, Reinigungslüftersysteme)
• Anbaugeräte mit hohem Drehmoment (Ballenpressen, Mähwerke)
• Bewässerungspumpen: Häufige Start-/Stopp-Zyklen

2. Industrieausrüstung:

• Kompressoren: Riemenscheiben mit kleinem Durchmesser (40 % Größenreduzierung)
• Förderbänder: Reversierende Antriebe mit häufigen Spannungsänderungen
• Textilmaschinen: Hochgeschwindigkeitswebstühle (1.200-3.000 U/min)

3. Automobilindustrie:

• Kompressorantriebe
• Rennmotorenzubehör: Reduzierter Leistungsverlust durch Nebenstrom

Merkmale:

1. Zahnradkonstruktion:

• Quernuten (Tiefe: 1,5–3 mm) im Abstand von 3–8 mm

• Reduziert die Biegebeanspruchung um 40 % im Vergleich zu Standard-Keilriemen.

2. Verstärkung:

• Aramid/Polyester-Zugseile (längs)

• Maßtoleranzen gemäß ISO 4184

3. Material:

• Öl- und hitzebeständiger Chloroprenkautschuk (-30 °C bis +90 °C)

• Statisch ableitfähige Optionen verfügbar (≤10⁶ Ω, ISO 1813)

Vorteile gegenüber klassischen Keilriemen

Auswahlrichtlinien

1. Anpassung der Nennleistung

• Zahnriemen übertragen 20 % höhere Leistungen im gleichen Querschnitt (z. B. Zahnriemen B ≈ Standard-Zahnriemen C).

2. Kompatibilität der Riemenscheiben

• Benötigt Standard-V-Nut-Riemenscheiben (keine speziellen Riemenscheiben erforderlich)
• Mindestdurchmesser der Riemenscheibe:
• A-Profil: 67 mm → 45 mm (gezahnt)
• B-Profil: 112 mm → 80 mm (gezahnt)

3. Installationskritische Punkte

• Vorspannung: 1,6 % anfängliche Dehnung (gegenüber 2,0 % bei klassischen Riemen)

• Ausrichtung: Winkelabweichung ≤0,3° (Laserausrichtung empfohlen)

Fehlermöglichkeitsanalyse
